ESP32使用小机云开源项目可以快速使用小机云蓝牙，目前支持arduino，python，idf。ESP32开源仓库

以下以ESP32C3+arduino示例进行说明ESP32如何快速使用小机云蓝牙。python和idf的使用过程类似。

在开始使用前可以先看一下《如何使用小机云蓝牙》一文，可以帮您了解一下小机云蓝牙的工作流程

更建议使用ESP32C3/S3

使用流程概述 ​

  1. 准备项目信息
  2. 在代码中填入项目信息
  3. 获取您ESP32的蓝牙地MAC址。注意，ESP32有蓝牙MAC和WIFI MAC
  4. 在小机云控制台，选择您的蓝牙项目，在设备列表中，使用您的MAC地址（不要冒号）创建设备
  5. 查看小程序/APP下发的数据
  6. 上传您的数据到小程序/APP

开始使用ESP32 ​

1. 准备项目信息 ​

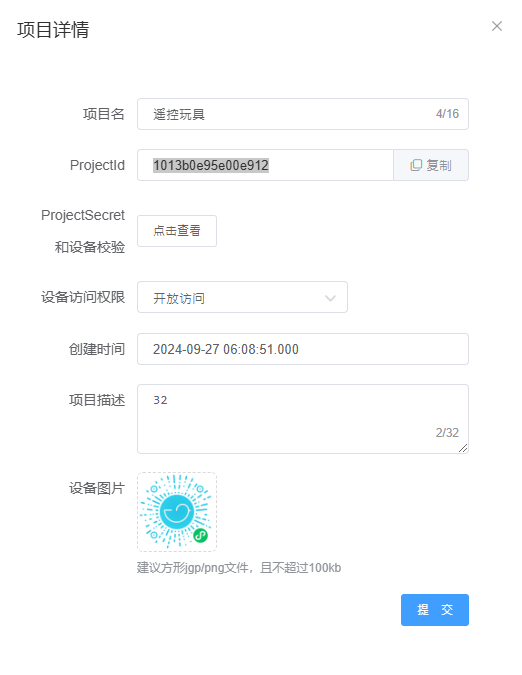

在电脑打开小机云控制台 xsgee.com。创建或选择您的蓝牙项目。在更多中查看项目详情。

我们需要准备三个信息，ProjectId，ProjectSecret，校验内容格式（KEY_CONTENT）

2. 填入项目信息 ​

您只需要根据您的项目类型，把上面拿到的项目信息填入到您的代码中

arduino配置项目信息 ​

c
//ProjectId
#define X_PROJECT_ID "xxxxxx"
//ProjectSecret
#define X_PROJECT_SECRET "xxxxx"
//校验内容格式
#define X_PROJECT_KEY "projectId.mac.myContent.timestamp"

python填入项目信息 ​

python
PROJECT_ID = "1013b0e95e00e911"
PROJECT_SECRET = "AF441806D87DB58A17A627101AF33780"
PROJECT_KEY = "projectId.mac.myContent.timestamp"

idf填入项目信息 ​

c++
#define CONFIG_PROJECT_ID "1013b0e95e00e911"
#define CONFIG_PROJECT_SECRET "AF441806D87DB58A17A627101AF33780"
#define CONFIG_PROJECT_KEY "projectId.mac.myContent.timestamp"

3. 获取您的蓝牙MAC ​

您可以通过下面方式获取您的蓝牙MAC

arduino打印蓝牙mac地址 ​

c++
uint8_t *mac = BLEDevice::getAddress().getNative()
//注意是倒叙
Serial.printf("%02X%02X%02X%02X%02X%02X\n", mac[5], mac[4], mac[3], mac[2], mac[1], mac[0]);

python获取并打印蓝牙mqc ​

python
ble = bluetooth.BLE()
# 获取 MAC 地址（字节格式）
mac_bytes = ble.config('mac')[1]

# 转换为常见的十六进制显示格式
mac_hex = ubinascii.hexlify(mac_bytes).decode()
# 或者使用 mac_bytes.hex()

print("MAC bytes:", mac_bytes)           # b'\xb8:\x1c...'
print("MAC hex:", mac_hex)               # "b83a1c..."

idf打印蓝牙MAC地址 ​

c
uint8_t mac_addr[6];

// 读取蓝牙 MAC 地址
esp_read_mac(mac_addr, ESP_MAC_BT);

// 打印 MAC 地址
printf("MAC: %02X:%02X:%02X:%02X:%02X:%02X\n",
       mac_addr[0], mac_addr[1], mac_addr[2],
       mac_addr[3], mac_addr[4], mac_addr[5]);

4. 创建设备 ​

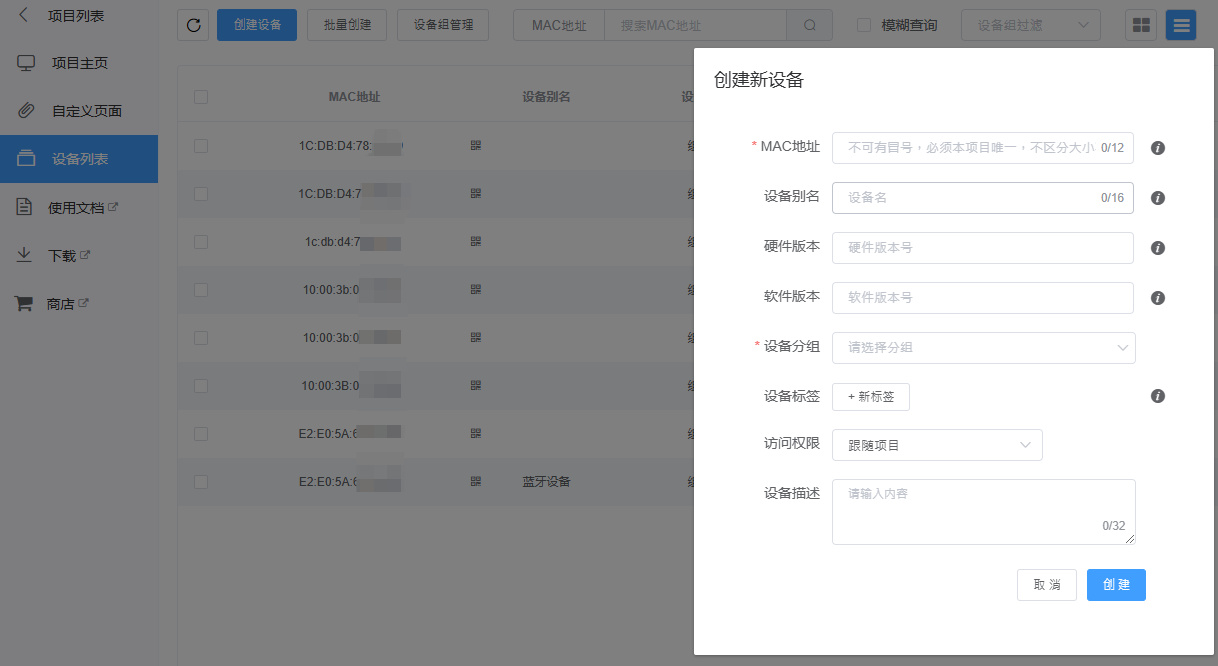

在您刚才选择的蓝牙项目中，进入项目-->设备列表-->创建设备。输入上面得到的MAC地址，选择任意分组，点击创建即可

5. 收发数据 ​

arduino收发数据 ​

c++
//xsgee-esp32-ble-arduino.ino
class MyBleCallbacks : public XBleCallbacks {
  void onData(uint8_t *data, size_t len) {
    String value_str = String((char *)data, len);
    XLOGI("Received:%s", value_str.c_str());
  }

  void onConnected() {
    XLOGI("Connected");
  }

  void onDisconnected() {
    XLOGI("Disconnected");
  }

  void onNotifyState(uint16_t isNotified) {
    XLOGI("NotifyStatus: %d" + isNotified);
  }

  void onAuth(bool isAuthed) {
    //蓝牙连接成功后会自动向应用发起校验
    XLOGI("AuthStatus: %d" + isAuthed);
    //校验成功后同步设备数据
    pageDataDriver.uploadData();
    delay(100);
    //同步设置状态
    pageDataDriver.uploadBoardState();
  }

  void onPageData(KV* pairs, uint8_t len) {
    //处理应用发下来的数据是一串字符串协议，例如$X#D#switch:0&57\r\n，提取出switch:0
    //这里已经转为key:value格式，pairs里面就是点击页面组件后发下来的key:value
    pageDataDriver.handler(pairs, len);
  }
};

//PageDataDriver.cpp
void PageDataDriver::handler(KV* pairs, uint8_t len) {
  for (uint8_t i = 0; i < len; i++) {
      if (pairs[i].key[0] == '\0') {
          continue;
      }

      const char* key = reinterpret_cast<const char*>(pairs[i].key);
      const char* value = reinterpret_cast<const char*>(pairs[i].value);

      //处理应用发下来的数据，这里开始已经别名为switch，也就是这里说的关键字key
      //key后面会带一个value，switch的value是0或1，0表示关，1表示开
      if (strncmp(key, "switch", 6) == 0) {
          int v = value[0] - '0';
          XLOGD("switch value:%d", v);
          if (v) {
            // 硬件LED控制开
            digitalWrite(LED_PIN, HIGH);
            m_ledState = 1;
          } else {
            // 硬件LED控制关
            digitalWrite(LED_PIN, LOW);
            m_ledState = 0;
          }
      } else if (strncmp(key, "slider", 6) == 0) {
          int v = atoi(value);
          XLOGD("slider value:%d", v);
          analogWrite(PWM_PIN, v);
          m_pwm = v;
      }
  }

  uploadData();
}

void PageDataDriver::uploadData() {
  getTemperature();
  getButtonState();

  char tempValue[16];
  snprintf(tempValue, sizeof(tempValue), "%.2f", m_temperature);
  //随机颜色，格式为RRGGBB
  char colorStr[8];
  generateColor(colorStr);

  int kv_size = 5;
  //读硬件状态，组合成key-value数组
  KV kvs[kv_size] = {
    KV("switch", std::to_string(m_ledState)),
    KV("slider", std::to_string(m_pwm)),
    KV("temperature", tempValue),
    KV("@IN1", std::to_string(m_buttonState)),
    KV("color", colorStr),
  };

  //sendKvCmd会把kvs数组还原成字条串发送给应用
  //注意：kv组合成字符串的长度应小于X_CMD_MAX_LEN - 6
  if(xBle.isConnected){
    xBle.sendKvCmd("D", kvs, kv_size);
  }
}

python收发数据 ​

python
# main.py
class MyBleCallbacks(XBleCallbacks):
    """自定义BLE回调类"""

    def __init__(self):
        super().__init__()

    def onConnected(self):
        """连接成功回调"""
        print("isConnected!")

    def onDisconnected(self):
        """断开连接回调"""
        print("isDisconnected!")

    def onAuth(self, isAuth):
        """认证结果回调"""
        print(f"isAuth: {isAuth}")
        driver.uploadData()
        time.sleep_ms(50)
        driver.uploadBoardState()


    def onPageData(self, pairs, length):
        """页面数据回调，已经转成key-value格式，可以参数arduino onPageData的注释"""
        # for i, kv in enumerate(pairs):
        #     print(f"    [{i}] {kv.key} = {kv.value}")
        driver.handler(pairs)

 # pageDataDriver.py
	# 处理应用数据，可以参考arduino的注释
	def handler(self, pairs):
        try:
            for kv in pairs:
                key = kv.key
                value = kv.value
                if not key:
                    continue

                if key == "switch" and len(key) >= 6:
                    v = int(value[0]) if value else 0
                    print(f"switch value:{v}")
                    if v:
                        self.led.value(1)  # HIGH
                        self.m_ledState = 1
                    else:
                        self.led.value(0)  # LOW
                        self.m_ledState = 0

                elif key == "slider" and len(key) >= 6:
                    v = int(value) if value else 0
                    print(f"slider value:{v}")
                    self.pwm.duty(v * 1023 // 100)
                    self.m_pwm = v

            self.uploadData()

        except Exception as e:
            print(f"handler error: {e}")

    # 上传数据到应用，可以参考arduino的注释
    def uploadData(self):
        self.getTemperature()
        self.getButtonState()

        tempValue = f"{self.m_temperature:.2f}"
        colorStr = self.generateColor()

        kvs = [
            KV("switch", str(self.m_ledState)),
            KV("slider", str(self.m_pwm)),
            KV("temperature", tempValue),
            KV("@IN1", str(self.m_buttonState)),
            KV("color", colorStr)
        ]

        if self.ble.isConnected():
            self.ble.sendKvCmd("D", kvs)

如果您遇上无法搜索到设备等问题，可以看一下这篇文章，常见问题
